Gambaran Keseluruhan Produk
Kabel Gentian ST Ke LC (ST-Kord Zip Dupleks LC|G.652D/OM2/OM3/OM4)
Jenis:ST-LCkord tampal gentian optik dupleks dengan anggota kekuatan benang aramid danLSZHjaket.
Aplikasi: Sambungan gentian mod-tunggal atau berbilang mod antaraSTbayonet-peralatan antara muka danLC-peralatan antara muka.
Spesifikasi Teknikal
|
item |
Parameter |
item |
Parameter |
|
Penyambung |
ST-LC |
Pembinaan |
Kord zip dupleks |
|
Jenis Gentian |
G.652D/OM2/OM3/OM4 |
diameter luar |
2.0×4.0mm |
|
kehilangan sisipan mod tunggal-. |
Kurang daripada atau sama dengan 0.2dB |
kehilangan sisipan berbilang mod |
Kurang daripada atau sama dengan 0.3dB |
|
mod-tunggal Pulangan Kerugian |
Lebih besar daripada atau sama dengan 50dB |
Multimode Return Loss |
Lebih besar daripada atau sama dengan 30dB |
|
Mod tunggal-Kebolehtukaran |
Kurang daripada atau sama dengan 0.2dB |
Kebolehtukaran pelbagai mod |
Kurang daripada atau sama dengan 0.3dB |
|
Bahan Kekuatan |
Benang Aramid |
Bahan Jaket |
LSZH |
|
Beban Tegangan Jangka-Pendek |
150N |
Jejari Bengkok |
Lebih besar daripada atau sama dengan 30mm |
|
Julat Suhu |
Pemasangan 0~+60 darjah ; operasi -20~+60 darjah |
Antara Muka Berkenaan |
STpelabuhan danLCpelabuhan |
Keserasian
- Serasi denganST-LCpersekitaran sambungan gentian yang digunakan denganCisco, HPE, Huawei, dan peralatan yang serupa.
- Boleh digunakan untuk sambungan antaraST/LCtransceiver optik,ODF, panel tampalan gentian dan peralatan terminal.
- Antara muka, kekutuban dan jenis muka-akhir boleh disahkan mengikut konfigurasi port projek.
Parameter Prestasi
- Kadar Data: Boleh digunakan untuk pautan transceiver optik 10G / 40G; sahkan berdasarkan satu-jenis mod / berbilang mod, penyambung dan jarak pautan.
- Standard Ujian: Sebelum penghantaran, kehilangan sisipan, kehilangan pulangan, kekutuban dan-kebersihan muka boleh diperiksa mengikut keperluan.
- Ujian Fluke: Pautan gentian-ujian kehilangan boleh dilakukan mengikut keperluan penerimaan projek.
- Pengecilan: Mengukur kehilangan sisipan penyambung dan jumlah tampung-kehilangan pautan kord.
- Crosstalk: Memfokuskan pada polariti, muka hujung dan pemetaan port untuk mengelakkan gangguan pautan yang disebabkan oleh ralat tampalan gentian.
Bahan & Pembinaan
- Jenis Gentian: Satu-mod OS2 atau multimod OM3 / OM4 / OM5 boleh dipilih mengikut keperluan projek.
- Bahan Jaket: Jaket halogen LSZH rendah-sifar asap-pilihan, sesuai untuk kabinet dan kabel dalaman.
- Pembinaan Penyambung: Boleh dihasilkan mengikut UPC / hujung APC-muka, diameter jaket dan keperluan warna.
- Bahan Penamatan: Hujung penyambung boleh menggunakan ferrules ketepatan dan penutup habuk untuk mengurangkan-risiko pencemaran muka.

- Pembungkusan: Beg individu, pembungkusan label, kadbod, dan pembungkusan palet tersedia.
- Pembungkusan Label: Panjang, antara muka, jenis gentian, polariti, dan nombor port boleh ditanda.
- MOQ: Antara muka dan panjang biasa boleh dipesan mengikut pek atau kadbod penuh.
- MOQ Tersuai: Panjang khas, kekutuban, muka akhir, struktur pecah atau pesanan pembungkusan OEM disahkan oleh kuantiti projek; projek tersuai boleh dibincangkan untuk keperluan RMB 200,000 atau ke atas.
Pemasangan & Penggunaan
- Pemasangan: Digunakan untuk sambungan palam-dan-main antara transceiver optik, ODF, panel tampalan gentian atau peralatan terminal.
- Pra-ditamatkan: Produk ini ialah kord tampal gentian siap-yang telah ditamatkan dengan kilang penyambung ditamatkan.
- Nota Pemasangan: Sahkan jenis penyambung,-jenis muka hujung, panjang kabel dan arah port sebelum pemasangan.
- Keperluan Operasi: Pastikan penutup habuk semasa pengendalian, bersihkan muka hujung sebelum sambungan, dan elakkan lenturan atau tarikan yang berlebihan.
- Semakan Pemasangan: Selepas selesai, semak muka hujung, polariti, nombor port dan kehilangan pautan.
Masa Utama & Kapasiti Bekalan
- Dalam-Stok Ketersediaan: Antara muka biasa, polariti dan panjang biasanya ada dalam stok untuk penambahan dan projek mendesak.
- Masa Utama Pengeluaran: Untuk item yang tiada dalam stok, pengeluaran biasanya mengambil masa lebih kurang 10 hari bekerja.
- Masa Lead Tersuai: Untuk panjang, antara muka, jenis gentian, kekutuban, muka akhir atau keperluan pembungkusan OEM, masa utama disahkan berdasarkan kuantiti pesanan dan jadual pengeluaran.
- Pengesahan Penghantaran: Kuantiti inventori, kaedah pembungkusan, dan anggaran masa penghantaran boleh disahkan sebelum membuat pesanan.

Keupayaan OEM/ODM
- MenyokongST-LCpenyesuaian pembinaan tali zip dupleks
- Menyokong pilihan gentian mod-tunggal dan berbilang mod
- Panjang boleh disesuaikan, warna jaket dan label port
- Menyokong penandaan akhir A/B, penandaan polariti dan penomboran projek
- Warna penyambung dan percetakan kabel boleh dikonfigurasikan mengikut keperluan antara muka peralatan
Aplikasi
Peralatan antara muka ST ke sambungan peralatan antara muka LC
Menampal untuk penukar media gentian, panel tampalan dan peralatan ujian
Pautan komunikasi gentian mod tunggal-atau berbilang mod

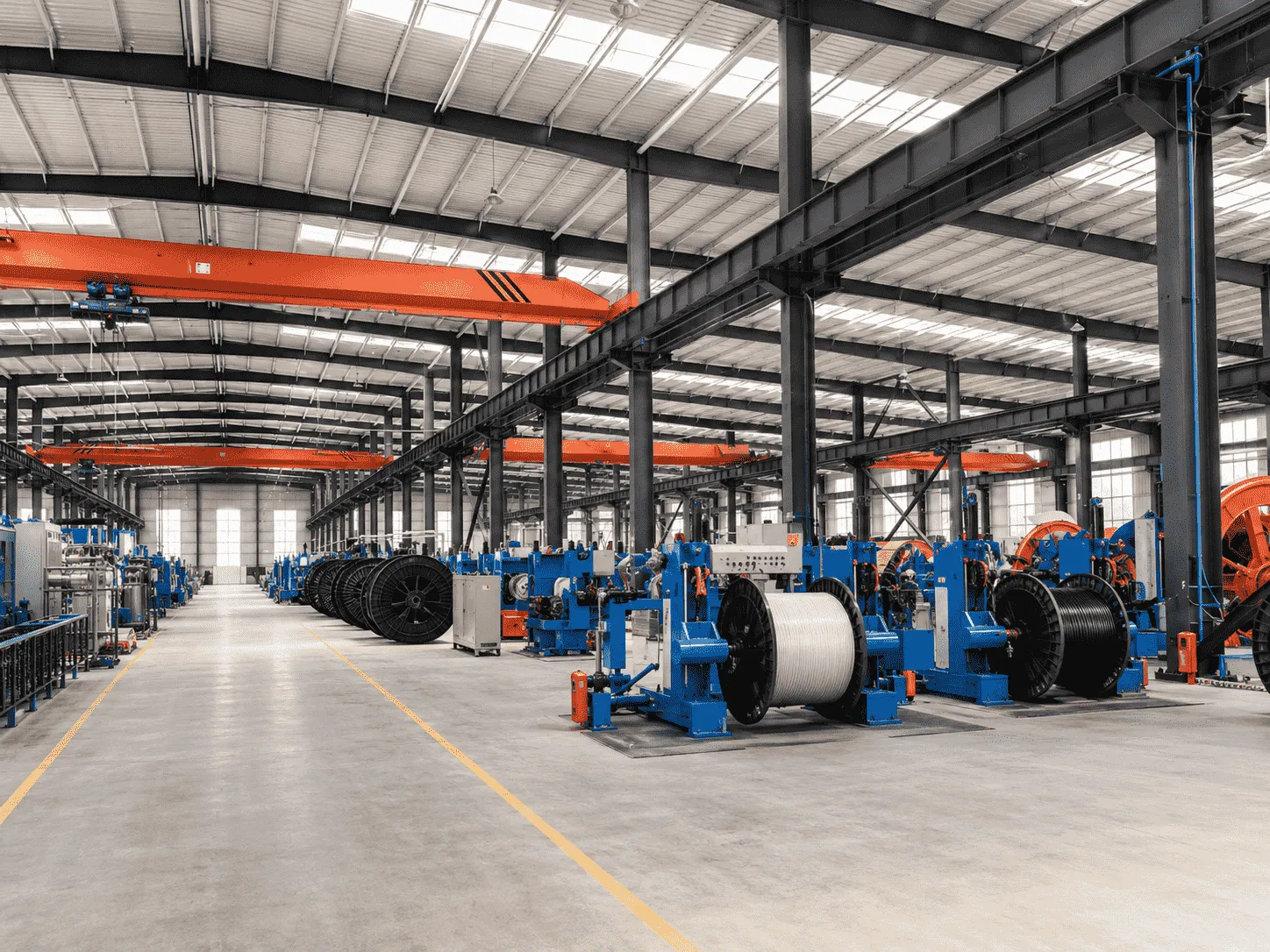

Projek Kami
Sistem kualiti yang diperakui antarabangsa menyokong produk kabel yang boleh dipercayai untuk projek rangkaian, komunikasi dan keselamatan.

ISO9001

ISO14001

ISO45001

Pensijilan CCC – AVAVRAVVRRVVP

Pensijilan CCC – BVRVBVR

Pensijilan CCC – RVVRSRVB
Soalan Lazim
Apakah keperluan sambungan yangST-LCalamat kord tampalan?
-
Ia digunakan untuk penukaran sambungan gentian antaraSTpelabuhan bayonet danLCpelabuhan.
Adakah kehilangan sisipan sama untuk versi-tunggal dan berbilang mod?
-
Kehilangan sisipan mod tunggal-adalah Kurang daripada atau sama dengan 0.2dB dan kerugian sisipan berbilang mod adalah Kurang daripada atau sama dengan 0.3dB.
AdakahSTantara muka selamat?
-
STialah sambungan gaya bayonet-yang dikunci dengan memasukkan dan memulas, menjadikannya sesuai untukSTpelabuhan peralatan.
Apakah bahan jaket?
-
Jaket adalahLSZH, sesuai untuk bilik peralatan dalaman dan kabel bangunan.
Apakah julat suhu pemasangan?
-
Suhu Pemasangan ialah 0~+60 darjah , Suhu Operasi ialah -20~+60 darjah .
